SY5101 樣品申請
概述

SY5101是一款支持I2C編輯動態調整輸出電壓的BUCK轉化芯片。輸入電壓范圍2.9V~5.5V，輸出電壓范圍0.3V~1.394V,I2C可編譯7bit DAC，步長6.25mV，動態調整輸出電壓，支持調整電壓變化速率。
SY5101支持3A的輸出電流，且保持高達80%效率工作,在低電流時（＜10mA），也能保證80%的轉化效率。SY5101在PWM模式下定頻工作在2.4MHz,較高的工作頻率可以使用較低感值電感，以滿足輸出電壓紋波與環路穩定的要求，推介使用0.33uH或者0.47uH的電感。
SY5101內部設計有零電流檢測功能（ZCD）,可以在輕載時進入脈沖頻率調制（PFM），較低的靜態工作電流,達到更高的效率,且擁有很好的負載響應速度和線性響應速度。負載電流上升后,SY5101會切換到固定2.4MHz頻率的脈寬調整模式（PWM）,擁有更小的輸出電壓紋波與更優的負載響應速度.如果需要，可以通過I2C 控制屏蔽PFM,讓芯片一直工作在PWM（FPWM）。在關機模式下，SY5101工作電流降低到1uA以下，降低系統功耗。SY5101支持遠端感應，可以將電壓反饋采集點放到供電需求端，這樣可以提供精度更高的輸出電壓與更好的負載響應速度。SY5101 采 用 WLCP-15 封 裝 , 面 積2.01mm*1.21mm。

產品特性

輸入電壓范圍：2.9V~5.5V

可I2C編譯輸出電壓范圍：0.3V~1.09V或0.6V~1.39V，6.25mV每步

最大輸出電流：3A

2.4MHz PWM，無縫切換PWM/PFM，滿足輕載效率

動態的輸出電壓調節與可編譯的電壓調整速率

優異的負載響應與線性響應速度

在FPM時靜態電流達到48 uA；

I2C接口支持SM，F(xiàn)M，F(xiàn)M+與HS模式FLT狀態指示

完整的保護機制：（1） 輸入電壓欠壓保護（UVLO）;（2） 輸入電壓過壓保護（OVP）;（3） 輸出過流保護與短路保護（OCP與SCP）；（4） 過溫保護（OTP） package DFN1X1-4 and the SOT23-5 package

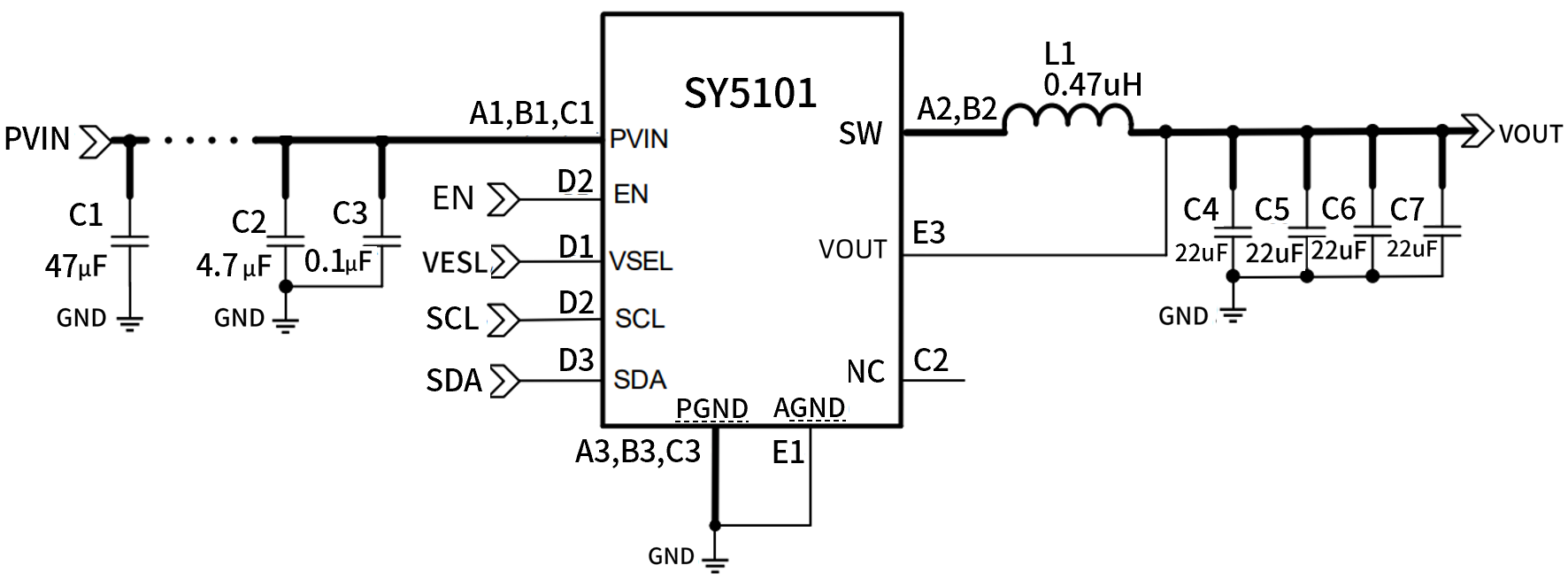

產品參考應用圖
應用

內存，硬盤驅動器

智能手機

平板電腦

手持設備
